FUENTE DE PODER Y SUS VOLTAJES




una fuente de alimentación es un dispositivo que convierte la tensión alterna a la red de suministros, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta ( ordenador, televisor, impresora, etc )

las fuentes de poder para dispositivos electrónicos pueden clasificarse básicamente como fuentes de alimentación lineales y conmutativas

FUENTES DE ALIMENTACIÓN LINEAL:
siguen el esquema de transformador, rectificador, filtro, regulación y salida
en primer lugar los transformadores adoptan los niveles de tensión y proporcionan aislamiento galvánico, el rectificador convierte la corriente alterna  en continua después suele llevar un circuito que disminuye el rizado como un filtro, la regulación estabiliza la tensión a un valor establecido  la salida puede ser simplemente un condensador

FUENTE DE ALIMENTACIÓN CONMUTATIVA
es un dispositivo electrónico que transforma la energía eléctrica mediante transistores en conmutación mientras un regulador de tensión utiliza transistores polarizados en su región activa de amplificación las fuentes conmutativas utilizan los mismos conmutan dolos activamente a altas frecuencias

la fuente de poder o de alimentación  es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la linea eléctrica comercial  en corriente directa la cual es utilizada por los elementos electrónicos y eléctricos de la computadora

TIPOS DE FUENTES

cuando abrimos el gabinete  de la pc podemos encontrarnos con dos tipos de fuente ( AT O ATX )

LA FUENTE AT: tiene tres tipos de conectores de salida el primer tipo del cual hay dos son los que alimentan la placa madre los dos tipos restantes de las cuales hay una cantidad que  alimentan a los periféricos no enchufados al slots  de la placa madre

FUENTE ATX: es muy similar a la AT,pero tiene un a serie d diferencias tanto en su funcionamiento como en su voltaje entregados a la placa madre la fuente ATX consta en realidad en dos partes: una fuente principal que corresponde a la vieja fuente AT y una auxiliar

la conexión a la placa madre atravez  de un solo conector de 20 pines en las conexiones de fuente AT exista un problema tenían dos conectores para enchufar en la placa madre, dando lugar a confusiones y cortocircuito ello se soluciona dejando  en el centro los cables negros que tienen los conectores



sin embargo en las fuentes atx al existir un solo conector enchufar en la placa madre, se evitaba ese problema  ya que existe  una sola forma de conectarlo

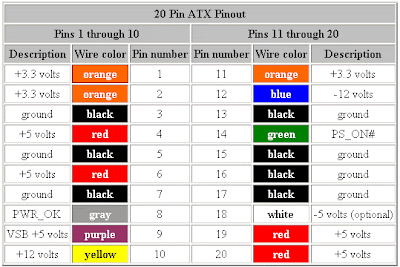

VOLTAJES DE LA FUENTE DE PODER
